| 根据VDI 2198 标准的工业车辆类型表 | ||||||
| 特性 | 1.2 | 型号 | PS 12N(3600) | PS 16N(5500) | PS 20N(4600) | |
| 1.3 | 动力 (电动, 柴油, 汽油, 液化石油气,电气) | 电池 | ||||
| 1.4 | 驾驶方式 (手动式, 步行式, 站驾式, 座驾式, 拣选式) | 步行式/站驾式 | ||||
| 1.5 | 额定承载能力 | Q(t) | 1.2 | 1.6 | 2.0 | |
| 1.6 | 载荷中心距 | C(mm) | 600 | |||
| 1.8 | 前悬距 | x(mm) | 647 | |||
| 1.9 | 轮距 | y(mm) | 1167 | 1215 | 1327 | |
| 重量 | 2.1 | 重量 (包括蓄电池) | Kg | 1050 | 1330 | 1570 |
| 2.2 | 满载时桥负荷 驱动侧/承重侧 | Kg | 830/1420 | 990/1940 | 1160/2410 | |
| 2.3 | 空载时桥负荷 驱动侧/承重侧 | Kg | 750/300 | 890 /440 | 1040/540 | |
| 车轮 | 3.1 | 轮胎 (橡胶轮, 高性能弹性体, 气胎轮, 聚胺酯轮) | 聚胺酯轮 | |||
| 3.2 | 轮子尺寸 驱动侧 | ÆxW (mm) | Æ230×70 | |||
| 3.3 | 轮子尺寸 承重侧 | ÆxW (mm) | Æ85×75 | |||
| 3.4 | 转向轮尺寸 | ÆxW (mm) | Æ150x54 | |||
| 3.5 | 轮子数量(x=驱动轮)驱动侧/承重侧 | 1x+1/4 | ||||
| 3.6 | 轮距(前面) 驱动侧 | b10(mm) | 510 | |||
| 3.7 | 轮距(前面) 承重轮侧 | b11(mm) | 390/505 | |||
| 尺寸 | 4.2 | 降低时门架高度 | h1(mm) | 2308 | 2410 | 2228 |
| 4.3 | 自由提升高度 | h2(mm) | 1760 | 1820 | 1520 | |
| 4.4 | 提升 | h3(mm) | 3530 | 5430 | 4530 | |
| 4.5 | 门架可延伸高度 | h4(mm) | 4088 | 6110 | 5208 | |
| 4.9 | 手柄在最小/最大驱动位置时的高度 | h14(mm) | 950/1350 | |||
| 4.15 | 降低时高度 | h13(mm) | 90 | |||
| 4.19 | 总体长度 | l1(mm) | 1855 1) | 1896 1) | 2025 1) | |
| 4.20 | 距货叉面长度 | l2(mm) | 705 1) | 746 1) | 875 1) | |
| 4.21 | 总体宽度 | b1(mm) | 790 | |||
| 4.22 | 货叉尺寸 | s/e/l(mm) | 60/180/1150 | |||
| 4.25 | 货叉外宽 | b5(mm) | 570/685 | |||
| 4.32 | 最小离地间隙 | m2(mm) | 28 | 28 | 23 | |
| 4.33 | 托盘 1000X1200 交叉时通道宽度 | Ast(mm) | 2285 1) | 2325 1) | 2455 1) | |
| 4.34 | 托盘 800X1200 纵向时通道宽度 | Ast(mm) | 2250 1) | 2290 1) | 2420 1) | |
| 4.35 | 转弯半径 | Wa(mm) | 1380 1) | 1420 1) | 1550 1) | |
| 性能 | 5.1 | 行驶速度 满载/空载 | km/h | 7.0/8.0 | 6.0/7.0 | 6.0/7.0 |
| 5.2 | 提升速度 满载/空载 | m/s | 0.09/0.14 | 0.13/0.20 | 0.13/0.20 | |
| 5.3 | 下降速度 满载/空载 | m/s | 0.25/0.20 | 0.28/0.23 | 0.28/0.23 | |
| 5.8 | 最大爬坡能力 满载/空载 | % | 6/12 | 6/12 | 6/10 | |
| 5.10 | 行车制动 | 电磁制动 | ||||
| 电机 | 6.1 | 驱动电机功率最小 S2 60 | kw | 1.4 | 1.4 | 1.4 |
| 6.2 | 提升电机功率 S3 10% | kw | 1.5 | 3.2 | 3.2 | |
| 6.3 | 蓄电池 根据 DIN 43531/ 35/ 36 A, B, C标准 | 2VBS | 3VBS | 3PZS | ||
| 6.4 | 蓄电池电压,额定容量 K5 | V/Ah | 24/160-180 | 24/210-270 | 24/270-350 | |
| 6.5 | 蓄电池重量 | kg | 155 | 185 | 235 | |
| 6.6 | 能量损耗 根据VDI 循环标准 | kWh/h | 0.95 | 1.34 | 1.70 | |
| 其它 | 8.1 | 驱动控制方式 | 交流速度控制 | |||
| 8.4 | 驾驶员耳边噪音水平 | dB(A) | <70 | |||
| 1）踏板放下: + 440 mm | ||||||

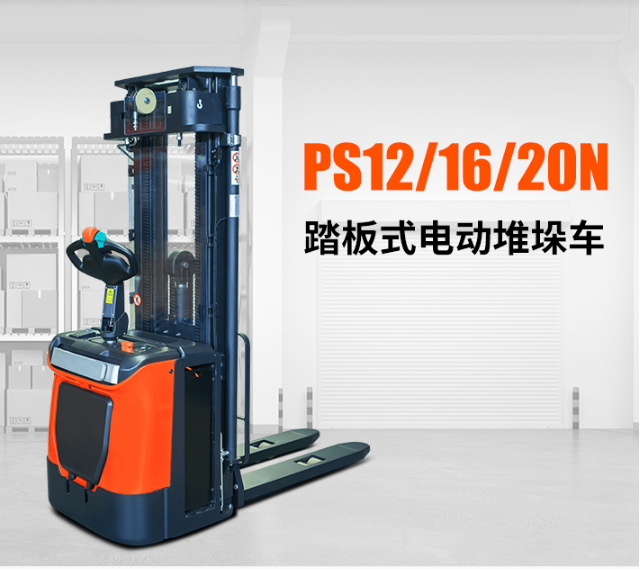

全电动堆高车PS12N 16N 20N
根据VDI 2198 标准的工业车辆类型表 特性 1.2 型号 PS 12N(3600) PS 16N(5500) PS 20N(4600) 1.3 动力 (电动, 柴油, 汽油, 液化石油气,电气) 电池 1.4 驾驶方式 (手动式, 步行式, 站驾式, 座驾式, 拣选式
产品详情 PRODUCT DETAILS
