产品展示 |
| |
|

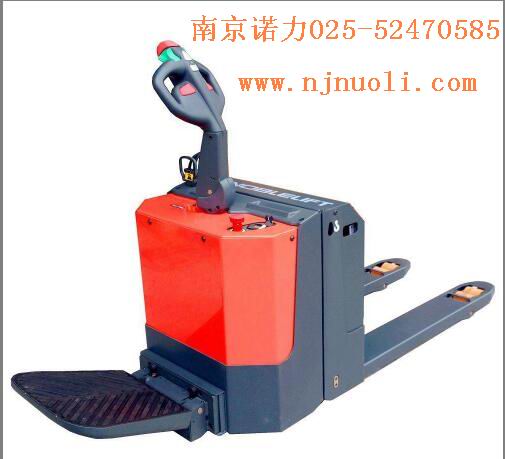

| PTE20全电动搬运车 |
|
|
特性 |
1.2 |
型号 |
|
PT E 20 |
|
1.3 |
动力 |
|
电动 |
|
1.4 |
操作方式 |
|
步行式 |
|
1.5 |
额定载荷能力 |
Q (t) |
2 |
|
1.6 |
载荷中心距 |
c (mm) |
600 |
|
1.8 |
前悬距 |
x (mm) |
965 |
|
1.9 |
轮距 |
y (mm) |
1372 |
|
重量 |
2.1 |
自重 |
kg |
470 |
|
2.2 |
满载时桥负荷，驱动轮侧/承重轮侧 |
kg |
920/1550 |
|
2.3 |
空载时桥负荷，驱动轮侧/承重轮侧 |
kg |
388/82 |
|
车轮、底盘 |
3.1 |
轮子 |
|
聚氨酯轮 |
|
3.2 |
驱动轮尺寸 |
Æ x w (mm) |
Æ 252×88 |
|
3.3 |
前轮尺寸 |
Æ x w (mm) |
Æ 84×85 |
|
3.4 |
脚轮尺寸 |
Æ x w (mm) |
Æ100×40 |
|
3.5 |
轮子数量(驱动轮数为x)脚轮/前轮 |
|
1x+2/2；+2/4 |
|
3.6 |
轮距(前面)驱动侧 |
b10 (mm) |
500 |
|
3.7 |
轮距(后面)承重侧 |
b11 (mm) |
367/512 |
|
基本尺寸 |
4.4 |
提升高度 |
h3 (mm) |
120 |
|
4.9 |
作业时手柄高度，最小/最大 |
h14 (mm) |
900/1260 |
|
4.15 |
货叉最低高度 |
h13 (mm) |
85 |
|
4.19 |
总体长度 |
l1 (mm) |
1736 |
|
4.2 |
车体长度 |
l2 (mm) |
587 |
|
4.21 |
车体宽度 |
b1 (mm) |
729 |
|
4.22 |
货叉尺寸 |
s/e/l (mm) |
60/173/1150 |
|
4.25 |
货叉外宽 |
b5 (mm) |
540/685 |
|
4.32 |
最小离地间隙 |
m2 (mm) |
25 |
|
4.34 |
直角堆垛通道宽度 800X1200.， 沿货叉放置 |
Ast (mm) |
2234 |
|
4.35 |
转弯半径 |
Wa (mm) |
1570 |
|
性能 |
5.1 |
行驶速度 满载/空载 |
km/h |
6.0/6.0 |
|
5.2 |
提升速度 满载/空载 |
m/s |
0.020/0.040 |
|
5.3 |
下降速度 满载/空载 |
m/s |
0.030/0.030 |
|
5.8 |
爬坡能力 满载/空载 |
% |
6/10 |
|
5.1 |
行车制动 |
|
电磁制动 |
|
电机 |
6.1 |
驱动电机功率 |
kW |
1.3 |
|
6.2 |
提升电机功率 |
kW |
0.8 |
|
6.3 |
电池根据DIN 43531/ 35/ 36 A， B， C，非标 |
|
3VBS，非标 |
|
6.4 |
电池电压/容量K5 |
V/ Ah |
24V/165Ah |
|
6.5 |
电池重量(+/-5%) |
kg |
160 |
|
6.6 |
根据VDI循环的能耗 |
kWh/h |
- |
|
其他 |
8.1 |
驱动控制方式 |
|
AC速度控制 |
|
8.4 |
驾驶员耳边噪音水平 |
dB(A) |
69 | |
|
|
| |
|
|
| | |
|
 | |
