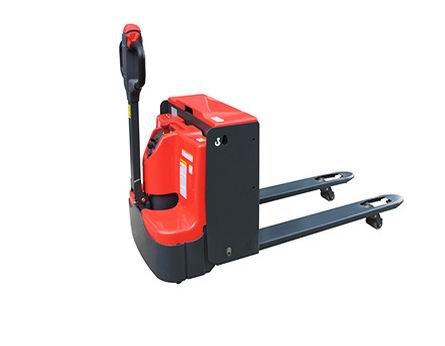

| PTE18全电动搬运车 |
|
|
工业车辆参数表（VDI2198） |
|
特性 |
1.2 |
型号 |
|
PTE 18L |
|
1.3 |
驱动方式 |
|
电动 |
|
1.4 |
操作方式(手动，步行,站驾,坐驾,拣选) |
|
步行式 |
|
1.5 |
额定荷载能力 |
Q (t) |
1.8 |
|
1.6 |
载荷中心距 |
c (mm) |
600 |
|
1.8 |
前悬距 |
x(mm) |
9481) |
|
1.9 |
轴距 |
y (mm) |
13601) |
|
重量 |
2.1 |
含蓄电池时自重 |
kg |
415 |
|
2.2 |
满载时轮子负载, 驱动轮侧/承重轮 |
kg |
785/1430 |
|
2.3 |
空载时轮子负载, 驱动轮侧/承重轮 |
kg |
335/80 |
|
轮子、车体 |
3.1 |
轮胎(实心橡胶,超弹性体,充气胎,聚氨脂胎) |
|
聚氨脂轮 |
|
3.2 |
前轮规格 |
Æ x w (mm) |
210X70 |
|
3.3 |
后轮规格 |
Æ x w (mm) |
74X100 |
|
3.4 |
稳定轮尺寸 |
Æ x w (mm) |
/ |
|
3.5 |
轮子数量 前/后(x=驱动轮) |
|
1×+2 |
|
3.6 |
前轮轮距 |
b10 (mm) |
560 |
|
3.7 |
后轮轮距 |
b11 (mm) |
525 |
|
基本尺寸 |
4.4 |
提升高度 |
h3 (mm) |
120 |
|
4.9 |
作业时手柄高度，最小/最大 |
h14 (mm) |
770/1230 |
|
4.15 |
货叉最低高度 |
h13 (mm) |
75 |
|
4.19 |
总体长度 |
l1 (mm) |
1790 |
|
4.20 |
车体长度 |
l2 (mm) |
570 |
|
4.21 |
总体宽度 |
b1 (mm) |
729 |
|
4.22 |
货叉尺寸 |
s/e/l (mm) |
50/160/1220(1150) |
|
4.25 |
货叉外宽 |
b5 (mm) |
685 |
|
4.32 |
最小离地间隙 |
m2 (mm) |
25 |
|
4.34 |
工作通道宽度,1000X1200托盘(1200沿货叉放置) |
Ast(mm) |
2270 |
|
4.35 |
转弯半径 |
Wa (mm) |
15251) |
|
性能 |
5.1 |
行驶速度，满载/空载 |
km/h |
5.0/5.2 |
|
5.2 |
提升速度，满载/空载 |
m/s |
0.025/0.030 |
|
5.3 |
下降速度 ，满载/空载 |
m/s |
0.030/0.025 |
|
5.8 |
最大爬坡能力，满载/空载 |
% |
8/12
8/15 |
|
5.10 |
行车制动 |
|
电磁制动 |
|
电机 |
6.1 |
驱动电机功率 |
kW |
0.75 |
|
6.2 |
提升电机功率 |
kW |
0.8 |
|
6.3 |
蓄电池,根据DIN 43531/35/36 A,B,C,无标准 |
|
/ |
|
6.4 |
蓄电池电压/容量 |
V/Ah |
24/160 |
|
6.5 |
蓄电池重量 |
kg |
145 |
|
6.6 |
能耗(VDI循环) |
KWh/h |
0.30 |
|
其它 |
8.1 |
驱动控制方式 |
|
交流速度控制 |
|
8.4 |
驾驶员耳边噪音水平根据EN12053 dB(A) |
dB(A) |
69 |
|
|
|
|
|
|
· 货叉降到最低，+62mm | |
|
|
| |
|
|
| | |
|
 | |
